900M-T-5C马蹄烙铁头特点与应用
本厂生产的900M-T-5C烙铁头纯铜制造，耐高温，易上锡，焊点高，尺寸标准，规格齐全，适用于长时间作业。升温快寿命长。5C烙铁头适用于粗大的端子，电路板上的接地。电源部分等需要较大热量的焊接场合。适用于936系列焊台907手柄。

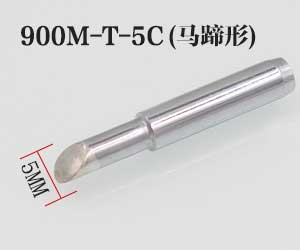

900M-T-5C无铅烙铁头规格尺寸
900M-T规格5C 总长 42mm 外直径6.5mm 内直径 4.2mm 咀5mm
5C烙铁头与6C烙铁头对比
1、目前常规汇流条宽度为6MM，焊接使用5C烙铁头部宽度5MM，正常焊接面积 5/6=83.3%＜90%,存在虚焊的风险；
2、实际测试5C烙铁头焊接拉力上下波动较明显； 宽度5mm 宽度6mm
5C和6C烙铁温度对比
1.使用5C和6C烙铁头焊接人员作业使用上无明显差异，同台烙铁更换不同烙铁头温度无明显变化；5C温度6C温度说明： 同一台烙铁设定同一温度（设定370℃），实测温度无明显变化，且均在规格范围内 （规格370+/-5℃）；
焊接使用和焊接面积对比
焊接面积对比：
使用6C烙铁头焊接面积可达到95%以上，使用5C烙铁头焊接面积均小于90%;
说明
1.5C烙铁头焊接拉开后内部易出现空焊现象；
2.使用6C烙铁头焊接焊接面积明显比5C烙铁头焊接面积大，且能达到90%以上；
总结
1.使用5C和6C烙铁头焊接焊接拉力均符合要求（拉力≥20N）；
2.同一台烙铁设定同一温度（设定370℃），实测温度无明显变化，且均在规格范围内（规格370+/-5℃）;
3.使用6C烙铁头焊接焊接面积明显比5C烙铁头焊接面积大，且焊接面积均能达到90%以上 ；
4.使用6C烙铁头焊接平均拉力53N大于5C烙铁头焊接拉力44N ；
5.使用5C和6C烙铁焊接中实测焊接温度差在10～20℃之间；
6. 综上所述，使用6C烙铁头焊接面积和焊接拉力均优于5C烙铁头建议后续汇流条焊接使用6C烙铁头。同时为避免因焊接速度过快导致短时间内温度过低影响焊接质量，建议烙铁温度增加10℃，以保证焊接焊接效果；
